G-scan Brio — nowy rezonans magnetyczny w obciążeniu

G-scan — otwarty rezonans magnetyczny do badań pod obciążeniem

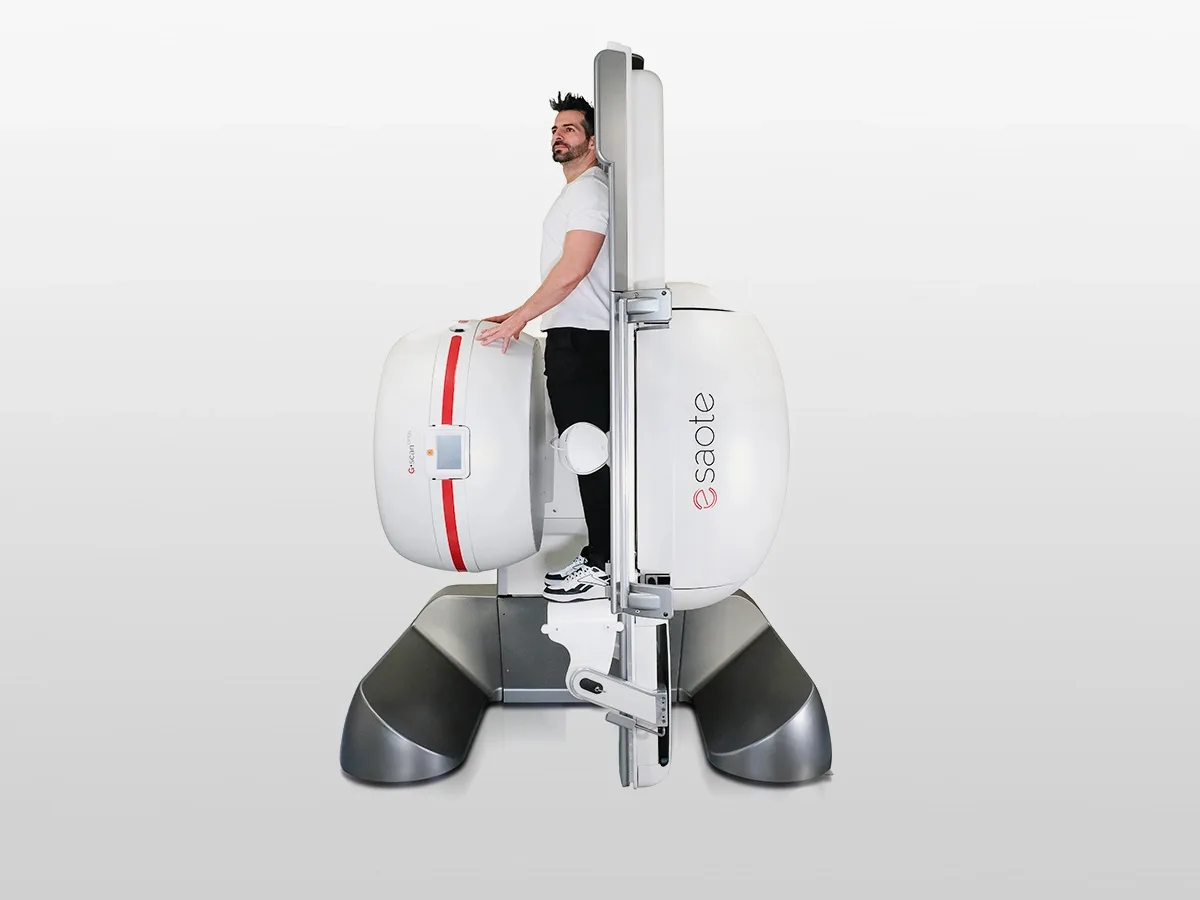

G-scan Brio to dedykowany rezonans magnetyczny Esaote do diagnostyki układu mięśniowo-szkieletowego, który umożliwia badanie pacjenta w pozycji leżącej i stojącej — pod naturalnym obciążeniem. To rozwiązanie dla pracowni diagnostycznych, ortopedii i medycyny sportowej, dla których istotne jest uwidocznienie patologii nasilających się pod wpływem grawitacji.

Zastosowanie

System badań MRI w pozycji leżącej i stojącej pacjenta – pod naturalnym obciążeniem.

Do jakich badań

Badania pod naturalnym obciążeniem, wszystkie kończyny górne i dolne, biodro, kręgosłup, głowa.

Ekonomia zakupu

Bardzo szybka stopa zwrotu inwestycji. Niskie koszty stałe – koszt badania to tylko koszty energii. Zasilanie 1-fazowe 230V. Niskie koszty instalacji. Brak kosztów stałych związanych z chłodzeniem urządzenia – nie wymaga chłodzenia helem.

Pierwsza komercyjna instalacja w Polsce

G-scan Brio to innowacyjny system MRI do badań pacjenta w pozycji leżącej i stojącej

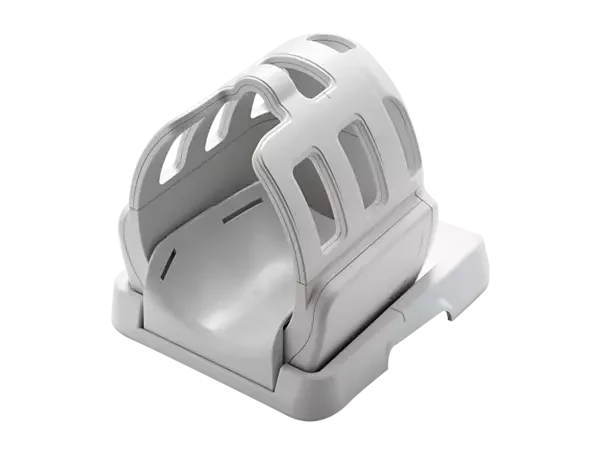

Rezonans magnetyczny G-scan Brio dostarcza rozwiązania w diagnostyce MRI, które zwiększają dokładność diagnostyczną i trafność diagnozy w badaniach układu mięśniowo-szkieletowego. Wieloletnie doświadczenia zaowocowały opracowaniem systemu MRI umożliwiającego wykonywanie badań nie tylko w pozycji leżącej, ale również stojącej – pod naturalnym obciążeniem. Duży wybór dedykowanych cewek, zaprojektowanych specjalnie tak, by dostosować się do badanych części ciała, pozwala na wykonywanie wszystkich badań mięśniowo-szkieletowych, a opcjonalnie dostępna jest dedykowana cewka do badań głowy.

Rozwiązanie zmiany pozycji pacjenta jest szczególnie ważne przy skutecznej diagnozie patologii, których obraz może ulec zmianie ze względu na postawę i pozycję ciała, jak np. ból w dole pleców.

Dlaczego MRI pod obciążeniem

Wiele patologii MSK uwidacznia się lub jest wyraźniej widoczna w pozycji pod obciążeniem:

• Stabilność / niestabilność kręgosłupa
• Patologie zwyrodnieniowe w kręgosłupie
• Patologie kostno-stawowe (medycyna sportowa)
• Patologie zmian kostno-stawowych
• Zmiany łąkotki i rzepki kolanowej

Materiały wideo o G-scan

Charakterystyka ogólna

• Stały magnes o wadze ok. 8 ton.

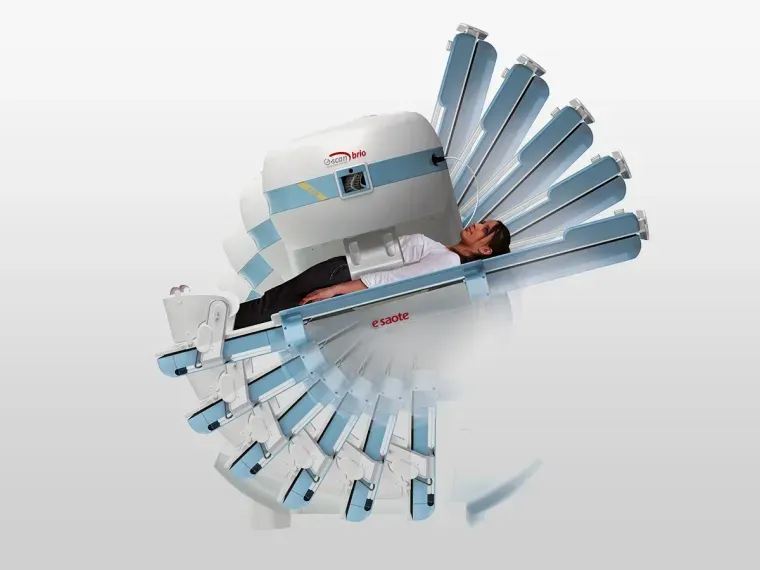

• Unikalny mechanizm obrotu magnesu - magnes może być obracany z pozycji poziomej do pionowej, umożliwiając obrazowanie zmian fizjologicznych pod wpływem grawitacji. Obrazowanie możemy wykonać w każdej z pozycji w zakresie od 0° to 90°. Płynność obrotu stołu jest zapewniona przez specjalny hydrauliczny mechanizm.
• Specjalna, lekka klatka Faradaya wykonana z innowacyjnych materiałów. Dzięki swojej strukturze wykorzystuje istniejące oświetlenie i klimatyzację, zmniejszając koszty instalacji. Dzięki swojej niewielkiej wadze nie wymaga dodatkowej adaptacji budowlanej.
• Minimalna powierzchnia pomieszczenia konieczna do instalacji wynosi 23 m2. System wymaga jedynie utrzymania stałej temperatury w pomieszczeniu.
• Niskie zużycie energii (mniej niż 3kW).
• Prosta i intuicyjna konsola operatora, gwarantuje optymalną ergonomię i minimalną przestrzeń do instalacji.
• Intuicyjny interfejs użytkownika - umożliwi nowemu użytkownikowi szybkie rozpoczęcie skanowania, doświadczony operator zaś doceni pełny zakres sekwencji obrazowych oraz możliwość ich programowania.
• Pozycjonowanie pacjenta z podglądem w czasie rzeczywistym na konsoli sterującej jak i ekranie wbudowanym w magnes.
• Pełen zestaw zaprogramowanych protokołów dla większej wygody użytkownika
• Samocentrujące się cewki wysokiej czułości z automatycznym rozpoznaniem wypełnienia cewki.
• Łóżko pacjenta zapewniające komfort oraz łatwe i szybkie pozycjonowanie. Dodatkowo zestaw dedykowanych poduszek do lepszego ułożenia pacjenta
• Brak efektu klaustrofobii.
• Możliwość obrazowania pacjentów otyłych.
• Obudowa urządzenia zaprojektowana z myślą zwiększenia komfortu pacjenta i łatwości pozycjonowania.
• Łatwe zajmowanie pozycji diagnostycznej. Unikalne oprogramowanie do segmentacji struktury kręgosłupa

Łatwe pozycjonowanie pacjenta

Pozycjonowanie pacjenta z podglądem w czasie rzeczywistym na konsoli sterującej oraz na ekranie wbudowanym w magnes, brak efektu klaustrofobii oraz możliwość obrazowania pacjentów otyłych.

Wysoka jakość obrazów i krótki czas skanu

Standardowa wydajność 2 pacjentów / godzinę z procedurami przygotowawczymi, szybkie protokoły 12-minutowe (np. dla kolan).

Niski koszt badania

Tylko koszty energii (tyle co przeciętny czajnik elektryczny).

Niskie koszty adaptacji pomieszczenia

Zewnętrzna klatka Faradaya i zasilanie jednofazowe nie wymagają przeróbek zasilania, jak w przypadku MRI wysokopolowych.

Sprawdź różnice

Rezonans magnetyczny dedykowany G-scan a rezonans magnetyczny wysokopolowy

• Zasilanie jednofazowe
• Brak potrzeby ingerencji w istniejącą instalację
• Nie wymaga przeróbek zasilania, jak w przypadku MRI wysokopolowych
• Niski koszt badania – tylko koszty energii (tyle co przeciętny czajnik elektryczny)
• Niskie koszty serwisu – tylko koszty kalibracji
• Niskie koszty adaptacji pomieszczenia – zewnętrzna klatka Faradaya
• Maks. pobór energii 2,4k VA, jest to około 2000W + pobór mocy klimatyzatora

• Konieczność stworzenia oddzielnego zasilania 3-fazowego z zabezpieczeniem 100A
• Konieczność wymiany (uzupełniania) odczynnika chłodzącego
• Elektromagnes w określonych terminach czasowych – wysokie koszty
• Wysokie koszty serwisowe
• Wysokie koszty adaptacji pomieszczenia (konieczność wykonania klatki Faradaya i specjalistycznej klimatyzacji w czasie adaptacji pomieszczenia)

Technologia eXP

Sprawdź technologie jakie znajdują się w G-scan

• True Motion – umożliwia obrazowanie w czasie rzeczywistym poruszających się stawów. Całą sekwencję możemy zapisać w popularnym formacie .avi, dzięki temu film możemy odtworzyć na niemal dowolnym urządzeniu.
• MAR Metal Artifact Reduction – oprogramowanie umożliwiające redukcję artefaktów na obrazie pochodzących z metalowych implantów.
• 3D Viewer – zaawansowana przeglądarka obrazów 3D powstałych poprzez akwizycję przy użyciu sekwencji izotropowych 3D.
• 2D/3D Speed Up – oprogramowanie, które przy pomocy algorytmów matematycznych pozwala na redukcję czasu akwizycji i rekonstrukcji obrazu do 30% w trybie 2D i 50% w trybie 3D w stosunku do standardowego trybu obrazowania.
• Isotropic 3D – zaawansowane obrazowanie trójwymiarowych sekwencji izotropowych, które umożliwia połączenie technologii Speed Up, pozwalającej na szybką akwizycję obrazów 3D wysokiej rozdzielczości, z zaawansowanymi technikami rekonstrukcji obrazu 3D – MPR. Podczas jednej akwizycji otrzymujemy najwyższej jakości obraz we wszystkich trzech płaszczyznach.
• 3D Sharc – trójwymiarowa sekwencja dedykowana do obrazowania tkanki chrzęstnej w wysokiej rozdzielczości.

Zapytaj o ofertę i możliwości zakupu G-scan

Chętnie przygotujemy ofertę dopasowaną do Państwa placówki oraz doradzimy w kwestii instalacji i serwisu. Zapraszamy do kontaktu.
